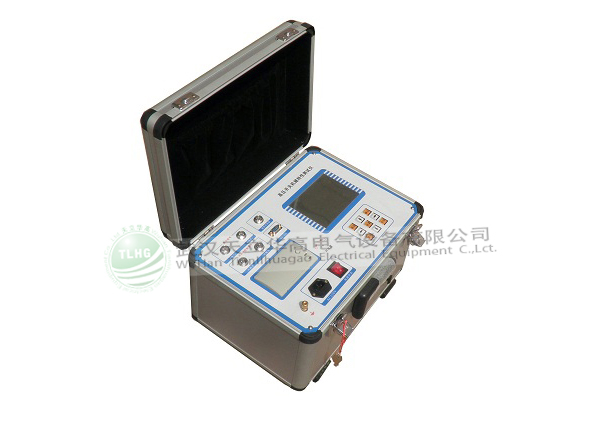

TLHG-303高壓開關動特性測試儀

    TLHG-303高壓開關測試儀可用于各種電壓等級的真空、六氟化硫、少油、多油等電力系統高壓開關的機械特性參數測試與測量。測量數據穩定，接線方便，操作簡單，是高壓開關檢修試驗最方便的工具。
產品特征
1、采用漢字提示以人機對話的方式操作。
2、接線方便，操作簡單。
3、標準USB接口，便于數據交換。
4、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美。
5、儀器內置直流電源，使用更方便。
6、適用于國內外所有SF6、真空、少油高壓開關的機械特性及動作電壓的測量。

1、時間測量：6路
   固有分閘（合閘）時間
   分閘（合閘）相內不同期
   分閘（合閘）相間不同期
   合閘（分閘）彈跳時間（彈跳次數）
   測試范圍：0.1ms～999.99ms
   準確度：0.5%±（1%讀數+2個字）
2、速度測量：剛分（剛合）速度
   指定時間段（行程段或角度段）平均速度
   測速范圍：1mm傳感器 0.01～25.00m/s，
   0.1mm傳感器 0.001～2.50m/s
   0.5°角度傳感器 1周波/ 0.5°
3、行程測量：動觸頭行程（行程）
   接觸行程（開距）
   過沖行程或反程（超程）
   傳感器：50mm，分辨率:0.1mm
   傳感器：300mm（選配），分辨率:1mm
   360線傳感器：360о，分辨率:0.5о
4、電流測量：電流為合分閘線圈的平均電流值
5、顯示屏：320×240液晶屏，對比度可調
6、數據存儲：可存儲100組測量數據
7、打印機：高速熱敏打印機
8、交流電源 ：AC 220V ± 10%；50Hz ± 2%
9、直流電源：輸出電壓：35～252V連續可調，輸出電流：≤ 15A(短時)
10、高壓開關動特性測試儀的主機體積：380×280×140mm
11、使用環境：  -10℃~+50℃
12、相對濕度：≤90%
